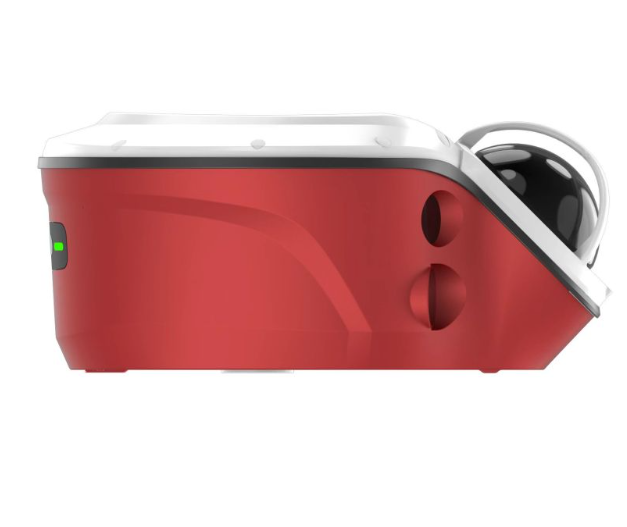

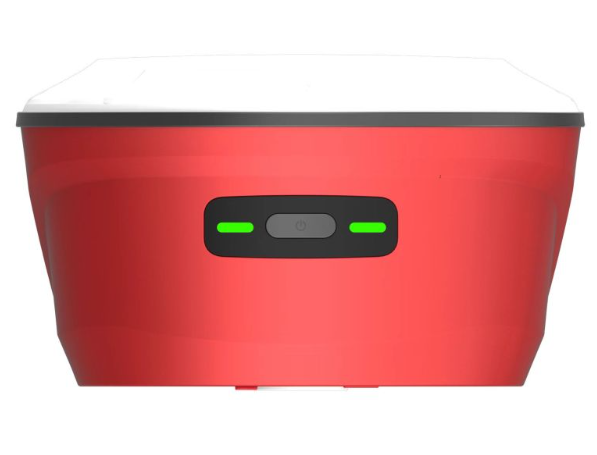

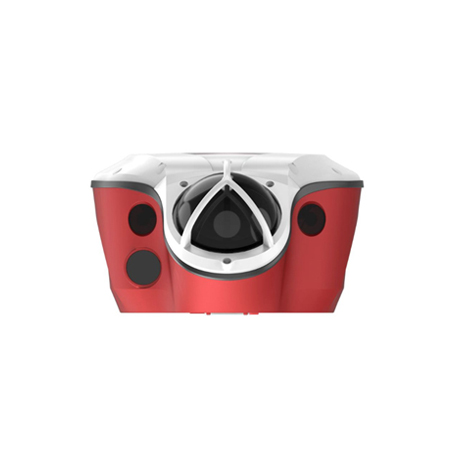

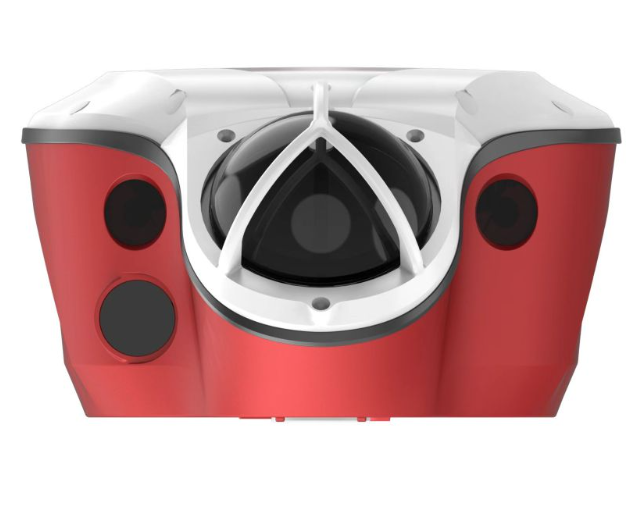

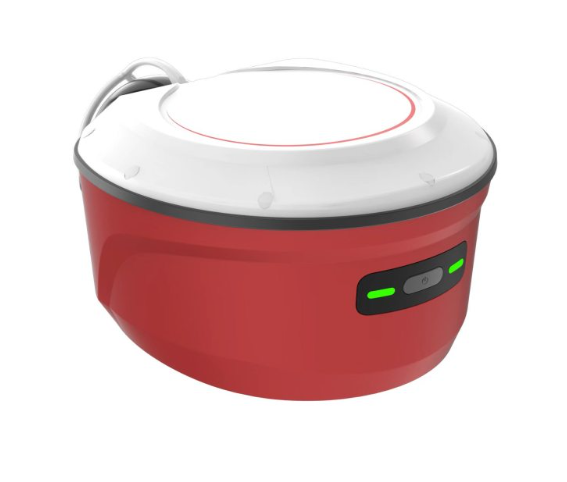

Máy định vị GPS RTK Geomate SG100

Mô tả

Geomate SG100 là dòng máy thu GNSS RTK thế hệ mới được sản xuất tại Singapore, mang đến giải pháp đo đạc chính xác, ổn định và hiệu quả cho các kỹ sư trắc địa. Được trang bị công nghệ GNSS đa tần hiện đại cùng khả năng thu tín hiệu mạnh mẽ, SG100 đáp ứng tốt các yêu cầu khảo sát từ cơ bản đến chuyên sâu. Thiết bị tích hợp đầy đủ các phương thức kết nối như Bluetooth, Wi-Fi, NFC, mạng 4G và radio UHF tầm xa, giúp làm việc linh hoạt trong nhiều điều kiện thực địa. Với thiết kế nhỏ gọn, bền bỉ và hiệu suất cao.

THÔNG SỐ KỸ THUẬT

Hiệu suất đầu thu GNSS SG100
Số kênh	1608 channels
GPS	L1C/A, L2C, L5
GLONASS	G1, G2, G3
Galileo	E1, E5a, E5b, E6*
BeiDou	B1I, B2I, B3I, B1C, B2a, B2b
QZSS	L1C/A, L1C, L2C, L5
NavIC/IRNSS	L5*
SBAS	L1C/A*
Độ chính xác
Đo động thời gian thực (RTK)	Ngang: 8mm +1 ppm RMS I Đứng: 15 mm + 1 ppm RMS Thời gian khởi tạo: < 10 s. Độ tin cậy khởi tạo: > 99.9%
Đo động được xử lý (PPK)	Ngang: 3 mm +1 ppm RMS Đứng: 5 mm + 1 ppm RMS
PPP	Hỗ trợ PPP-B2b, E6B-HAS Ngang: 10 cm \| Đứng: 20 cm
Đo tĩnh độ chính xác cao	Ngang: 2.5 mm + 0.1 ppm RMS Đứng: 3.5 mm + 0.4 ppm RMS
Đo tĩnh nhanh	Ngang: 2.5 mm + 0.5 ppm RMS Đứng: 5 mm + 0.5 ppm RMS
Mã đo đặc biệt	Ngang: 0.4 m RMS \| Đứng: 0.8 m RMS
Đo đơn	Ngang: 1.5 m RMS \| Đứng: 2.5 m RMS
Độ chính xác fix lần đầu tiên	Với tín hiệu GNSS: ±3 cm (2σ) Không có tín hiệu GNSS: ±5 cm bán kính 20 m Khởi tạo Sfix liền mạch bù nghiêng 360 độ
Khảo sát Vi-LiDAR	Khảo sát kết hợp hình ảnh, nhiều điểm trên mỗi lần chụp, phạm vi lên đến 20m Với tín hiệu GNSS: độ chính xác ±5 cm trên 15 m Không có tín hiệu GNSS: được hỗ trợ bởi SFix, hoạt động ổn định trong mọi điều kiện khó khăn
Tốc độ tính IMU	200 Hz, AUTO-IMU
Góc IMU	0-60°
RTK tilt-compensated	8 mm + 0.3 mm/° đối với bù nghiêng 30°
Phần Cứng
Kích thước (L x W x H)	208 mm×162.0mm×95.5mm (8.19 in × 6.38 in × 3.76 in)
Trọng lượng	1..39 kg (3.06 lb)
Bảng điều khiển	2 LED, 1 nút vật lý
Bảo vệ LiDAR	Vỏ bảo vệ tiêu chuẩn
Cảm biến Laser hỗ trợ (Laser Sensor)
Phạm vi	30 m đối với phản xạ 10%; 70 m với phản xạ 80%
FOV	H: 360°\| V: 90°
Mắt - Lớp an toàn	Class 1 (IEC60825 - 1:2014)
Tần số điểm	860,544 điểm/giây (chế độ đơn – phản hồi)
Số dòng	96

Môi trường
Nhiệt độ hoạt động	-20°C to +55°C (-4°F to +131°F)
Nhiệt độ bảo quản	-40°C to +75°C (-40°F to +167°F)
Bảo vệ xâm nhập	IP67 (4) (theo tiêu chuẩn IEC 60529)
Cấp độ chống sốc	IK08
Cameras phía dưới
Pixels	2 MP
FOV	90°
Tính năng	Theo dõi trực quan AR

Máy ảnh màu
Pixel	2 MP, camera kép
FOV	Góc nhìn kết hợp camera kép 130° (H) × 46° (V)
Tính năng	Tô màu góc rộng, đám mây màu sắc chân thực

Giao tiếp
Wi-Fi	IEEE 802.11g IEEE 802.11ac VHT80 CH42 & 155
Bluetooth®	5.0 & 4.2 +EDR, tương thích ngược
Cổng	1 x USB V3.0 Type-C port (dùng để tải dữ liệu) 1 x UHF cổng ăng ten (SMA male)
UHF radio	Chế độ nội bộ tiêu chuấn: 410 - 470 MHz Giao thức: Transparent, TT450,Satel,TT450S
Định dạng	RTCM 2.x / 3.x, CMR đầu vào/đầu ra GCN,RINEX 2.11 / 3.02 NMEA 0183 output, NTRIP client Xử lý hậu kỳ dữ liệu đám mây điểm LAS miễn phí với toạ độ GEO
Bộ nhớ	Bộ nhớ trong 64 GB (quét tại chỗ tối đa 1h hoặc lưu Trữ đám mây trong 30h), có thể mở rộng lên 1 TB
Nguồn điện
Tiêu thụ điện	SFix / Vi-LiDAR / Point Cloud Scan: ~15 W UHF/ 4G RTK Rover: ~4 W
Dung lượng pin	7.2V/ 9900mAh/ 71.28Wh
Thời gian hoạt động	SFix / Vi-LiDAR / Quét đám mây: lên đến 5 h UHF/4G RTK Rover: thông thường 22 h
Sạc nhanh	Hỗ trợ sạc nhanh PD lên đến 30 W, sạc đầy pin trong vòng 5
Máy ảnh Vi-LiDAR
Pixel	Ống kính 8 MP HD
Khẩu độ	F/2.2
FOV	77.5° (H) * 48.8° (V)
Phạm vi hỉnh ảnh tối ưu	5 - 20 m
Tính năng	Khảo sát không tiếp xúc Vi-LiDAR, điều hướng AR
Tuân thủ pháp luật và các quy định
Tiêu chuẩn quốc tế đỏ	RE Directive 2014/53/EU, IEC 62133-2:2017, EN 18031-1/-2:2024, IEC 62368-1:2014, IEC 60825-1-2014, UN Manual Section 38.3
